針孔相機的3D原理解說

閱讀影片的文字說明

陽光照到樹上，從樹木表面的每一點向不同方向反射。畫面以不同顏色區分來自樹木上部、中部與下部的光線，並呈現光線不只沿畫面的橫向散開，也向縱深方向散開。

樹與投影螢幕之間有一個開著小孔的暗箱。照到箱壁的光線被擋住，只有朝向小孔的部分能進入箱內。來自不同點的光線同時穿過小孔。小孔不會使光線彎折或匯聚。

光線穿過小孔後繼續沿直線前進。來自樹木上部的光線到達投影螢幕下部，來自下部的光線到達上部，來自中部的光線則到達中部。於是，投影螢幕上形成上下、左右皆反轉的樹木影像。

視點沿著光線的路徑移動：從太陽到樹木，從樹木的反射點朝向小孔，再穿過小孔到達暗箱內的投影螢幕。透過箱外與箱內的視角，可以確認光線在小孔前後都沿同一直線前進。

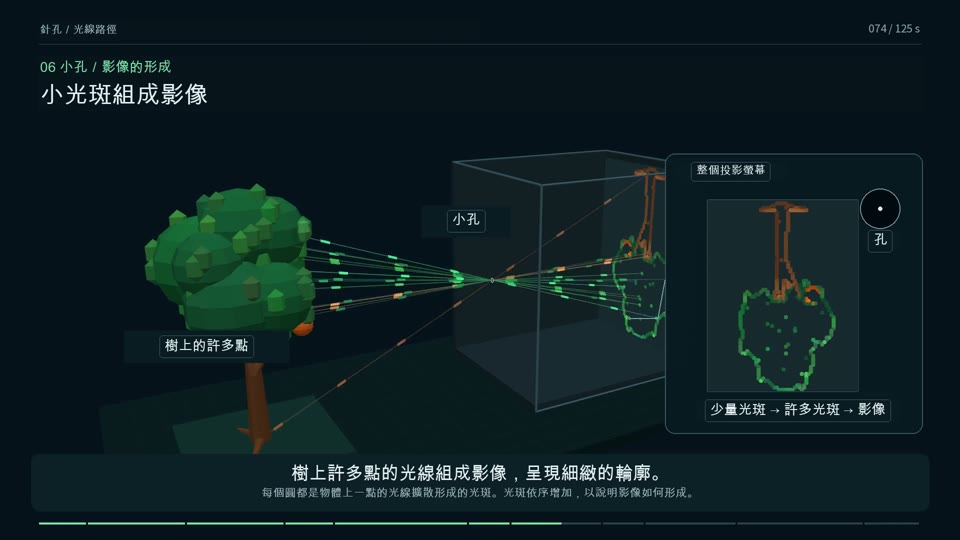

小孔較小時，來自樹上一點的光線會在投影螢幕上形成一個小圓形光斑。對應樹上不同點的小光斑逐漸增加，匯集成倒立的樹木影像，呈現細緻的輪廓。

樹與投影螢幕的位置保持不變，只將小孔放大。同一點所形成的光斑隨之變大。許多點的大光斑彼此重疊，使輪廓變得模糊。最後並排比較小孔與大孔形成的影像，將每個光斑的大小與整幅影像的樣貌相互對照。

光線與小孔都採用放大的示意畫法，圓形光斑也用來說明影像如何形成。比較時已調整亮度。縮小孔徑並不會使影像無限清晰：孔徑過小時，繞射也會造成模糊。
